eXporter 模块的主要功能是建立起 Total Materia 的数据和 CAE 软件之间的桥梁。无论您想把 Total Materia 的数据直接移动到 CAE 软件里使用,还是想将数据导出成 excel 或者 .xml 格式的文件,eXporter 都可以满足您的要求。我们可导出的数据主要来自 Total metals,PolyPLUS 和 Extended Range 三个模块。

支持的软件格式包括 ANSYS,ABAQUS,MSC Nastran,SolidWorks,RADIOSS 等等。

步骤1:查看可用的数据

首先要找到需要导出数据的具体材料。可以通过快速搜索或高级搜索页面实现。

查看所选材料的具体性能数据,可以先通过次级类别页面,然后通过侧栏导航部分来访问。

步骤2:选择和添加用于导出的性能数据

每个可导出的材料数据集旁都会有一个蓝色的导出按钮。您点击此按钮,就能够清楚地看到该属性支持哪些软件格式的导出。

提示:所创建的是可以兼容特定的 CAE 软件的导出文件,所以有时会与这些软件支持的格式存在一些不同。

浏览所选材料的可用数据,可添加更多性能数据到 eXporter 中暂存。可以包括化学成分、物理性能、应力应变和疲劳数据等。

选择和添加用于导出的性能数据

步骤3:审核选定的数据

选择完材料数据,您可以进入 eXporter 页面查看您的选择。

默认显示为 All ,即您选定的所有导出数据都会显示在表格中。如果需要对数据进行修改或添加说明,只需点击对应性能数据旁边的编辑按钮。编辑完成后,点击保存即可。

导出表上方可以看到该数据可以导出的软件格式。不同性能数据可能支持的格式不同,比如屈服强度可能暂只支持 ANSYS,不支持 Abaqus。

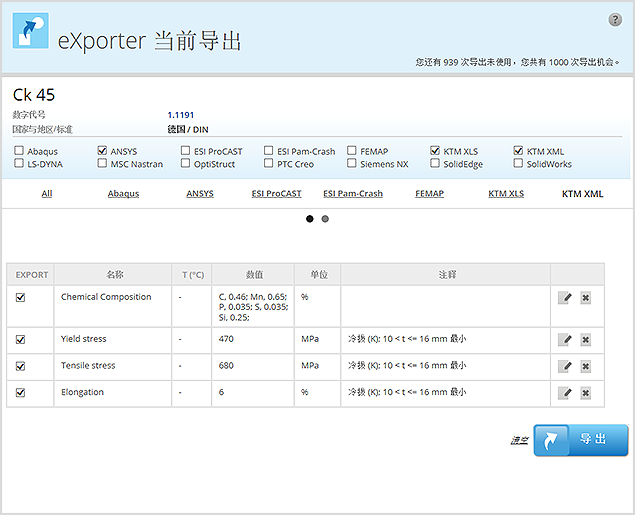

审核选定的数据

提示:Total Materia 还提供两个通用的导出格式 .xls 和 .xml格式,可以满足简单数据需求。

步骤4:选择导出格式和内容

您可以在软件格式中单选或多选想要导出的格式。

开始导出,只需点击导出按钮,选择打开或保存文件到您的电脑。导出的数据为标准 zip 压缩文件,方便解压缩及打开。

选择导出格式和内容

提示:为了方便用户使用,Total Materia 同时支持查看以及添加之前的导出记录,而不需再重新整理每个数据集。点击导航栏的导出记录按钮,可以查看您之前的导出,并可以选择重新添加到当前导出。
